1. まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:50:19 JST まちカドおるみん御嬢様

   “ヘッドホンにおける「バランス出力」という言葉は、オーディオ機器における「バランス接続」と混同しやすいので注意が必要だ。そして事実、この混同が多くの誤解の原因にもなっているので、この点も整理しておきたい。”

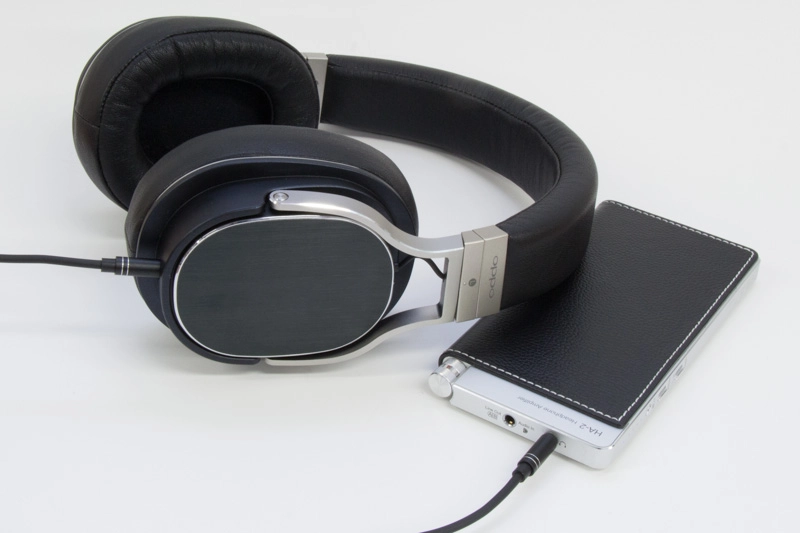

   “4極グランド分離出力”はなぜ高音質なのか？ OPPOのポタアン「HA-2」とヘッドホン「PM-3」で検証 (3/5) - PHILE WEB https://www.phileweb.com/review/article/201505/13/1626_3.html

   • まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:50:38 JST まちカドおるみん御嬢様

     in reply to

     “オーディオ機器におけるXLR端子を用いたバランス接続は、片chに【＋】（ホット）と【ー】（コールド）、そして信号を差動伝送する際に電位の中点を取るための【GND】（グランド）がLch/Rchに設けられている。電源を搭載するオーディオコンポーネントにおけるバランス接続では、Lch/Rchで合計6つのラインが必要となる。”

     “4極グランド分離出力”はなぜ高音質なのか？ OPPOのポタアン「HA-2」とヘッドホン「PM-3」で検証 (3/5) - PHILE WEB https://www.phileweb.com/review/article/201505/13/1626_3.html

   • まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:51:05 JST まちカドおるみん御嬢様

     in reply to

     “一方で、ヘッドホンにおける「バランス出力」には【GND】（グランド）がなく、片ch【＋】（ホット）と【ー】（コールド）の合計4つのラインで伝送される。電源を有する機器同士（例えばCDプレーヤーとアンプ）を接続する「バランス接続」であればグランドが必要になるのだが、ヘッドホンにはそもそも電源回路がないため、グランドの配線は不要となる。”

     “4極グランド分離出力”はなぜ高音質なのか？ OPPOのポタアン「HA-2」とヘッドホン「PM-3」で検証 (3/5) - PHILE WEB https://www.phileweb.com/review/article/201505/13/1626_3.html

   • まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:51:24 JST まちカドおるみん御嬢様

     in reply to

     • 六橋

     @6hs1

   • 六橋 (6hs1@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:52:00 JST 六橋

     in reply to

     @orumin なるほどなあ

   • まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:53:06 JST まちカドおるみん御嬢様

     in reply to

     • 六橋

     @6hs1 ヘッドホンの場合、アンプ回路の一部に抵抗として組込まれるイメージになるから、アンプ回路まで一体で見たときこれでも良くなる、ということになるんじゃないかしら？だから、配線で言うとヘッドホン側だけで言えば GND 分離するのもバランス化するのも同じことだけれど、アンプ側がバランス化していないとただの GND 分離になる、みたいな？

   • 六橋 (6hs1@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:54:59 JST 六橋

     in reply to

     @orumin なんとなくスピーカーの"GND"のあつかいがわかってきた

   • まちカドおるみん御嬢様 (orumin@mstdn.maud.io)'s status on Saturday, 27-Feb-2021 20:57:59 JST まちカドおるみん御嬢様

     in reply to

     • 六橋

     @6hs1 スピーカーやヘッドホンを抵抗として見做したとき、GND ってたぶん抵抗に流れる電流の下流部分でしかないんだよな
